滅菌器廠家為您介紹安裝高溫脈動清洗消毒機都需要注意哪幾項要求

高溫脈動清洗消毒器安裝說明

1.環境要求

a) 環境溫度： 5℃~40℃;

b) 相對濕度：≤80%；

c) 大氣壓力： 70kPa～106kPa；

d）電    源： 3N ～ 380V/50Hz；

e）進水溫度： 40℃>水溫>5℃;

f）供水壓力： 0.2Mpa～0.50Mpa；

g）壓縮氣源壓力： 0.4MPa～0.7MPa；

注意！！脈動真空清洗消毒器符合 GB/T 18268.1-2010 的電磁輻射和抗擾度 標準。盡管本機沒有輻射作用， 但它有可能受其他設備的輻射影響。建議將本機

安裝在遠離潛在干擾源的地方。

2、對水的要求

   1、本機采用自動進水方式，水源為純水或蒸餾水(水壓需在 1-3 公斤之間，水 壓過低會延長設備的清洗時間)。

   2、進水水質軟化水硬度小于等于 0.03mmo/L；純水脫鹽率大于等于 90%或者電 導率小于等于 50μΩ/cm；蒸餾水脫鹽率大于等于 90%或?qū)щ娐市∮诘扔?50μ/cm。 用戶應采取措施，定期或連續監視供水水質是否達到要求。

   3、選擇的水處理機必須保證實際產水量至少在 300L/h，出水口的壓力在 1-3 公斤之間，流量每分鐘在 30L 左右(水壓過低或流量過小會延長設備的清洗時  間)，與設備預留的接水口為一個 4 分的外絲接水口。

院方所提供的水源接口需在離設備 1 米范圍之內。

    4、院方所提供水源接口都是 4 分的外絲 (對絲)，對絲的安裝位置需平衡安裝， 在對絲前面加裝閥門，以便于設備的安裝。

進水管路上應安裝 Y 型過濾器和滿足 GB/T 23127 相關要求防倒吸的裝置,如:單向閥。

3、對電的要求

   1、為了確保人身、設備的安全， 本設備使用電源線為 3 相 5 線， 其中安全接地 線與零線必須分開單獨可靠連接， 控制電纜中標有接“地”的線必須與地線可靠連接,所設管路和線路應有效固定。

   2、對院方提供的電源線直徑面積的要求：必須保證電源線的截面積不得小于16 平方毫米： (建議采用電纜線)。

   3、把斷開裝置或開關安在墻壁適宜的位置， 使操作者能方便地操作， 并作為設 備配備與設備標定功率相適應的電纜。

   4、本機的電源線不采用插座而直接接入空氣漏電保護器， 對漏電保護器有嚴格 的要求： 漏電保護器必須采用 4 線的保護器(三個相線， 一個零線)，開關型號建 議為 DZ15 系列，不建議使用 DZ47 系列的開關(建議使用的品牌：人民電器、德力西、正泰、施耐德、 LG、西門子等品牌)。

   5、電源的控制盒距離設備不超過 1.5m。

   6、電源控制盒的高度須高于進水口 150mm 以上。

4、對壓縮氣體的要求

   1、為了保證設備正常運行， 應提供潔凈的壓縮空氣。外接壓縮空氣壓力范圍滿足機器正常工作條件。外接壓縮空氣流量不小于 60L/min。

設備提供φ6mm 快接接頭，外接壓縮空氣可使用φ6mm 四氟管進行連接。

   2、外接壓縮氣源能夠持續的為設備提供合格壓縮空氣， 確保機器正常的流程運行。

5、對蒸汽的要求（蒸汽加熱型號）

   1、為了保證設備正常運行，應提供潔凈的蒸汽。外接蒸汽源的流量不小于80kg/h，額定工作壓力不低于 0.4MPa。

   2、蒸汽管路上應安裝滿足 GB/T 23127 相關要求防倒吸的裝置,如:單向閥。

6、水、電和氣的連接

   1、必須由專業人員安裝或指導安裝。

   2、根據具體安裝圖以及安裝要求， 把水、電、汽及排水管道同設備相對應的位置連接起來。在管路接處應使用密封填充料以防泄漏。

   3、在離設備較近、操作者容易操作的墻上安裝電源控制盒， 開關盒內必須安裝一個三相閘刀開關 (或者斷路器)。

   4、為了確保人身、設備的安全， 本設備使用電源線為 3 相 5 線， 其中安全接地 線與零線必須分開，控制電纜中一根標有“地“的線必須與地線可靠連接，所設管路和線路應有效固定。

   5、選擇合適的進水管線，進水管線上需安裝獨立的關閉閥門(在維修時候使 用)，將要連接的水管用水沖洗干凈，以免堵塞過濾器及進水閥。

將設備與水源連接好，進水管路管口尺寸為 DN20，壓力為 0.2～0.5Mpa。

   6、清洗用水必須用純水或軟化水。

7、排水的要求

  1、預留的排水出口應放在污染區。

  2、醫院所提供的排水管路不能用塑料的， 應選用耐高溫的材料， 因設備在工作 時，排出水的溫度最高可達 90℃, 一般建議使用金屬管路，直徑在 50-60mm 之 間，塑料類管材只有 PPR 管(厚壁管)能夠承受高溫。

  3、預留的出水口位置應不得高于地面 50mm。

  4、預留出水口的內徑不小于 50mm 或者外徑為 60mm。

  5、預留的出水口位置距離不得超過設備 1m。

  6、排污存水彎管應設計為深度不小于 50mm 的水封和便于拆卸進行清潔。

8、排氣的要求

  1、安裝清洗消毒器的房間應通風良好， 應裝有合適的排風扇及換氣系統， 以保 證每小時 10 次的空氣交換量。

  2、排氣管應選用內徑為 63mm 耐高溫的材料(建議選用不銹鋼管材)。

  3、安裝排氣管時不小于 90 度的彎度并保持排氣管的水平安裝以保證排氣的暢 通。

  4、多臺設備同時安裝時，應分開安裝排氣管道，不可以并聯安裝。

  5、排氣管的出氣口應朝下，以免造成回風到設備里。

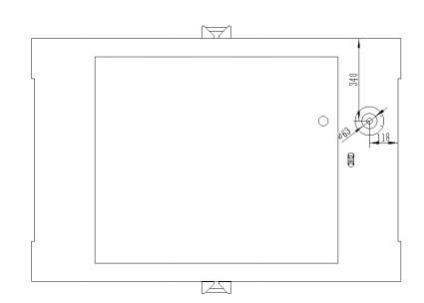

圖、排氣示意圖

9.設備的調試

   設備的上電調試必須由我公司專業售后服務技術人員進行， 其他人員禁止隨意上電調整設備參數以免危及到您和您的設備的安全。
